廣東雷寧普檢測是獲得CNAS和CMA資質認可的第三方防雷檢測機構，可提供通信設備防雷檢測服務，接下來為大家介紹通信設備上的防雷措施。

通信設備防雷措施

通信設備上的電子元器件大多都屬于敏感元件，對雷擊的防護非常脆弱，通信設備在防雷措施上要作為重中之重來處理。在一個通信工程的防雷電過電壓來說，其主要的措施分以下幾種：

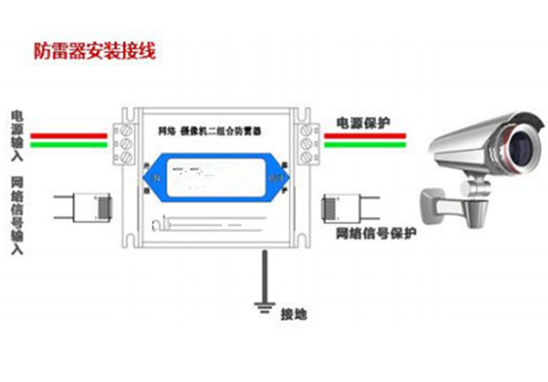

網絡二合一防雷器接線

1. 對通信設備的外部雷擊防護

首先就是對通信設備的外部雷擊防護。外部防護主要采用避雷針（避雷網、避雷線和避雷帶）和接地裝置（接地線、地極）來加以防護。其保護原理是：當雷云放電接近地面時，它使地面的電場發生畸變，在避雷針（避雷線）頂部形成局部電場強度畸變，以影響雷電先導入電的發展方向，引導雷電向避雷針（避雷線）放電，再通過接地引下線、接地裝置將雷電流引入大地，從而使被保護物免受雷擊，這是人們長期實踐證明的防直擊雷的有效方法。

然而，被動放電式避雷針存在反應速度差、保護的范圍小以及導通量小等不足。根據現代通信發展的要求，避雷針應選擇提前放電主動式的防雷裝置，并且應該從30°、45°、60°等不同角度考慮，以做到對各種雷擊的防護，增大保護范圍，增加導通量。建筑物的所有外露金屬構件（管道）都應與防雷網（避雷線或避雷帶）連接良好。

通信設備安裝避雷針或接地裝置也有一定的要求，包括：避雷針應當裝在高于天線尖端數米，避雷針與天線之間應有一定的間隔，以防止由于避雷針的存在而損壞天線的輻射圖形影響通信效果。避雷地線的直流通路的電阻要求足夠低。地線不能用扁平編織線和絞合線，因為這兩種線電感較大，不利于泄放雷擊電流，且容易被腐蝕。為了增大地表層的過電壓的泄放面積，可采用埋設有一定間隔的多根接地體，且相互焊接。對一些重要的通信工程來說，可以考慮安裝放射性避雷裝置。

2. 對通信設備防感應雷擊

還有就是防感應雷擊的方法。除在通信鐵塔上安裝避雷針或避雷裝置的同時，也要注意消除感應雷擊，其常用的方法是在天饋系統中安裝防雷器，還有供電系統的防雷，常見做法是在變壓器和配電房安裝防雷器。首先是通信設備電源部分的防護，因為線路是雷電侵入的主要通道之一。對于高壓部分，供電部門有專用的高壓避雷裝置，而線對線的過壓則無法控制。

因此，對380V低壓線路應進行過電壓保護，按國家規范要求應分為3部分：

?　建議在高壓變壓器后端到通信局（站）配電機房總配電盤的電纜內芯線兩端對地加裝防雷器，作為一級保護；

?　在樓宇總配電盤至樓層配電箱間電纜內芯線兩端對地加裝防雷器，作為二級保護；

?　在所有重要的、精密的設備以及UPS的前端對地加裝防雷器，作為三級保護。

目的是用分流（限流）技術將雷電過電壓（脈沖）能量分流疏導至大地，從而達到保護的目的。分流（限流）技術中采用的防護器的質量、性能的好壞將直接影響防護的效果，因此應選擇合格優良的防雷器。第二是信號部分的防雷保護，這需要根據通信設備的對雷電的敏感度來確定。建議在所有信息系統進入樓宇的電纜內芯線端時，應對地加裝防雷器，電纜中的空線應接地，并做好屏蔽接地。

3. 通信設備防雷接地處理

最后是通信設備防雷接地處理，接地系統把雷電流引入大地，從而達到保護設備和人身安全的目的。一般建筑物的接地系統有建筑物地網（與法拉第網相接）、電源地（要求地阻<10Ω）、邏輯地（也稱信號地）和防雷地等。通信設備要求交直流工作地、安全保護地、防雷地必須獨立時，如果相互之間距離達不到規范的要求，則容易出現地電位反擊事故。

因此，各接地系統之間的距離達不到規范要求時，應盡可能使它們連接在一起，如實際情況不允許直接連接，可通過地電位連接，從而保證各類接地點的基準電位是惟一值。為保證系統正常工作，每年在雷雨季節前后或春、秋檢修時應定期用精密地阻儀檢測地阻值，以確保地阻值始終保持在規定的范圍內。

廣東雷寧普防雷檢測能力

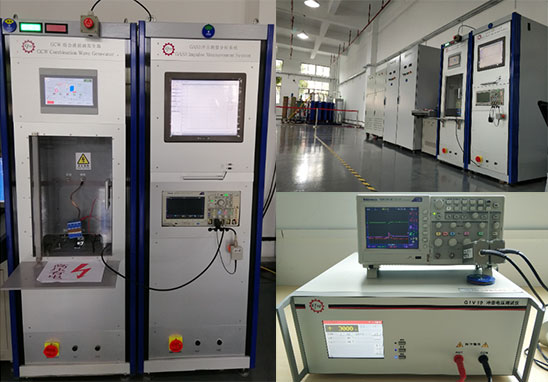

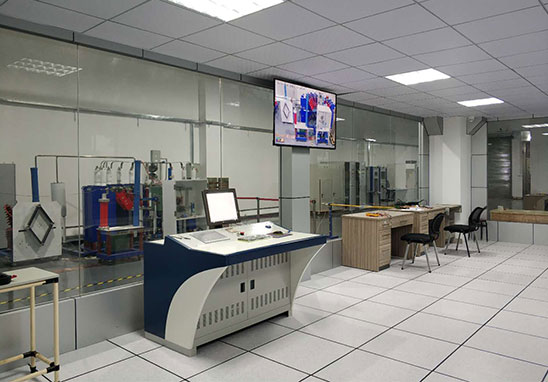

廣東雷寧普實驗室配備有浪涌沖擊電流發生器、浪涌沖擊電壓發生器、組合波發生器、高低壓TOV試驗平臺、短路電流試驗平臺、矢量網絡分析儀等國內外先進檢測設備。

可以滿足1.2/50μS、8/20μS、10/350μS、10/700μS、1/1000μS、10/1000 μS 、1.2/50＆8/20μS不同的沖擊電流波形和電壓波形的測試需求，其中8/20波形沖擊電流幅值覆蓋至200kA，10/350波形沖擊電流幅值覆蓋至150kA。

?　沖擊電流測試能力：8/20us：5kA～200kA，10/350us：10kA～150kA；

?　組合波測試能力：1.2/50us：2kV～22kV，8/20us:1kA～11kA，10/1000us:7A～116A，10/1000us：120A～1200A；

?　沖擊電壓測試能力：1.2/50us：1kV～10kV，10/700us：1kV～10kV。

檢測能力范圍覆蓋GB/T 18802、GB/T 33588、IEC 61643、UL1449、YD/T1542等各國防雷檢測標準的測試項目，具備國標、美規和歐規一站式檢測和安規認證的服務能力。
